(18/08/2024) – A TaeguTec desenvolveu uma linha completa de barras antivibratórias para mandrilhamento, a Hush-Bore, com alto agregado tecnológico e cabeças intercambiáveis para operações de torneamento interno profundo sem vibração.

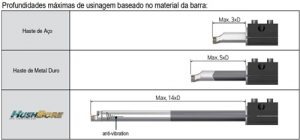

A profundidade de usinagem no torneamento interno varia de acordo com os materiais das hastes das barras utilizadas. As barras de mandrilar de aço são usadas até 3xBD (diâmetro da barra) e as barras de mandrilar de metal duro até 5xBD. O torneamento interno profundo, entretanto, é muito difícil de usinar, mesmo com barras de mandrilar de metal duro.
Com as barras antivibratórias Hush-Bore, a TaeguTec fornece uma solução de torneamento interno de até 14xBD. Seu sistema de antivibração, localizado no interior da haste, é capaz de executar usinagem interna precisa em profundidades maiores que 5xBD. Essa capacidade de antivibração permite uma rugosidade superficial muito boa da peça de trabalho e resulta em maior vida da ferramenta e usinagem estável.

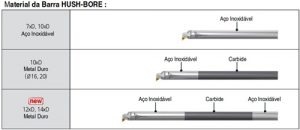

Isso também significa maiores avanço e velocidade de corte, tornando o processo mais produtivo. As hastes da linha Hush-Bore estão disponíveis como itens padrão em 8 diâmetros diferentes (Ø16, 20, 25, 32, 40, 50, 60, 80 mm) e em 4 comprimentos (7xBD, 10xBD, 12xBD, 14xBD). As diversas cabeças intercambiáveis podem ser fixadas de forma segura através do acoplamento serrilhado localizado nas barras de mandrilar.
Características das Hastes Hush-Bore – Sistema interno de amortecimento de vibração; Ótimo acabamento de superfície e vida da ferramenta; Maior profundidade de corte e avanço gerando maior produtividade; Desenho de acoplamento serrilhado permite um rígido aperto; Haste de aço inoxidável resistente à corrosão; Disponíveis como standard em 4 comprimentos (7xBD, 10xBD, 12xBD, 14xBD); Disponíveis como standard em 8 diâmetros diferentes (Ø16, 20, 25, 32, 40, 50, 60 e 80 mm).
Características das Cabeças Intercambiáveis Hush-Bore – Uma variedade de tipos de cabeças com várias especificações. Pastilhas disponíveis: ISO pastilhas positivas: CCMT, DCMT, TCMT e VBMT; ISO pastilhas negativas: CNMG, DNMG, TNMG, VNMG e WNMG; RHINO-TURN pastilhas negativas: CNMG 09, DNMG 13 e VNMX 13; RHINO-M-TURN pastilhas negativas: CNMX 07, DNMX08 e WNMX 04; RHINO-X-TURN pastilhas negativas: XNMG 09 e 11; Sistema interno de refrigeração diretamente na aresta de corte, para melhor controle dos cavacos e maior vida da ferramenta.

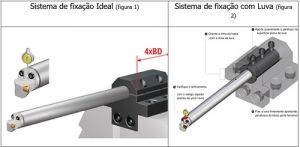

O sistema ideal de fixação das barras é feito através de um bloco porta ferramentas que “abraça” totalmente o diâmetro da haste (figura 1), no entanto se esse sistema não estiver disponível, é possível fazer a montagem das barras utilizando uma luva de fixação (figura 2).

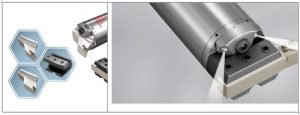

As luvas Hush-Bore (Ø16-50mm) com fenda unilateral mantêm uma força de fixação robusta e alta precisão devido à sua ampla área de contato, quando combinada com a nova haste Hush-Bore.

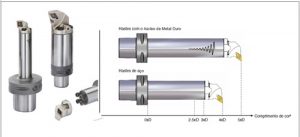

Barras C-Adapter – A nova expansão da linha de C-Adapter vem com várias vantagens: extremidade serrilhada compatível com as barras Hush-Bore para utilizar as mesmas cabeças intercambiáveis, cujo design reduz o tempo de set-up e uma seleção mais ampla de cabeças que permite uma economia.
A solução e o design do acoplamento serrilhado garantem uma usinagem estável devido à sua maior rigidez de fixação.
Características das Barras C-Adapter – Tempo de set-up reduzido para maior produtividade; Design de acoplamento serrilhado para aperto robusto – compatível com as barras Hush-Bore; Refrigeração interna direto na aresta de corte para melhor escoamento de cavacos e vida da ferramenta; Disponível em três tamanhos de acoplamento: C4, C5 e C6; Tamanhos de haste disponíveis como itens padrão em 5 diâmetros: Ø16, 20, 25, 32, 40 mm; Os comprimentos de corte estão disponíveis como itens padrão em 4 tamanhos diferentes: 2,5xD, 3xD, 4xD, 5xD e itens especiais podem ser fornecidos com até 9xD; A versão 5xD é fornecida com um núcleo de metal duro que reduz a vibração durante a usinagem.

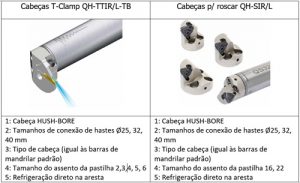

Cabeças para Usinagem de Canais e Roscas – Novos lançamentos vêm adicionando novas aplicações para as linhas de barras Hush-Bore e C-ADAPTER, como as cabeças para usinagem de canais e roscas internos:

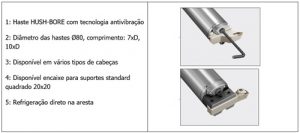

Barras antivibratórias Ø80 Hush-Bore com Cabeças Intercambiáveis – Com uma nova barra Ø80 e uma cabeça dedicada introduzida na linha de barras de mandrilar antivibração Hush-Bore, desenvolvida para usinagem interna profunda, a TaeguTec ampliou sua atuação no mercado de usinagem interna profunda.
Para mais informações sobre esse ou outros produtos TaeguTec, favor consultar nossos representantes e distribuidores autorizados ou acesse o nosso site www.taegutec.com.
(*) O artigo foi escrito por José Eduardo Rosalem, engenheiro de aplicação da TaeguTec do Brasil.
